Otras formas de representar la tabla periódica

Variantes de la composición del grupo 3

Hay tres variantes principales de la tabla periódica, cada una diferente en cuanto a la constitución del grupo 3. Escandio e itrio se muestran de manera uniforme, ya que son los dos primeros miembros de este grupo; las diferencias dependen de la identidad de los miembros restantes.

Forma larga de la tabla periódica, como resultado de la asignación de los lantánidos y actínidos al grupo 3, bajo Sc e Y.

Versión 1. El grupo 3 está formado por el Lantano (La) y actinio (Ac) que ocupan los dos puestos por debajo del itrio (Y). Esta variante es la más común. Hace hincapié en las similitudes de las tendencias periódicas bajando los grupos 1, 2 y 3, a expensas de las discontinuidades en las tendencias periódicas entre los grupos 3 y 4 y la fragmentación de los lantánidos y actínidos.

Versión 2. El grupo 3 está formado por Lutecio (Lu) y lawrencio (Lr) ocupan los dos puestos por debajo del itrio, pero esta variante conserva un bloque f de 14 columnas de ancho, a la vez que desfragmenta a lantánidos y actínidos. Enfatiza las similitudes de tendencias periódicas entre el grupo 3 y los siguientes grupos a expensas de discontinuidades en las tendencias periódicas entre los grupos 2 y 3.​

Versión 3. El grupo 3 está formado por Sc, Y, y 15 lantánidos y 15 actínidos. Las dos posiciones por debajo de itrio contienen los lantánidos y los actínidos. Esta variante enfatiza las similitudes en la química de los 15 elementos lantánidos (La-Lu), a expensas de la ambigüedad en cuanto a los elementos que ocupan las dos posiciones por debajo de itrio del grupo 3, y aparentemente de un bloque f amplio de 15 columnas —solo puede haber 14 elementos en cualquier fila del bloque f—.​

Las tres variantes se originan de las dificultades históricas en la colocación de los lantánidos de la tabla periódica, y los argumentos en cuanto a dónde empiezan y terminan los elementos del bloque f. ​ Se ha afirmado que tales argumentos son la prueba de que «es un error de romper el sistema [periódico] en bloques fuertemente delimitados».​ Del mismo modo, algunas versiones de la tabla dos marcadores han sido criticados por lo que implica que los 15 lantánidos ocupan la caja única o lugar por debajo de itrio, en violación del principio básico de «un lugar, un elemento».​

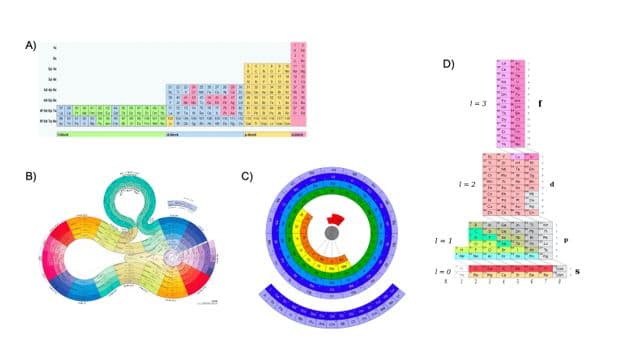

Tablas periódicas con estructura diferente

La tabla periódica moderna a veces se expande a su forma larga o de 32 columnas restableciendo los elementos del bloque f a su posición natural entre los bloques s y d. A diferencia de la forma de 18 columnas, esta disposición da como resultado «el aumento sin interrupciones a la secuencia de los números atómicos». También se hace más fácil ver la relación del bloque f con los otros bloques de la tabla periódica.​ Jensen aboga por una forma de tabla con 32 columnas con base en que los lantánidos y actínidos son relegados en la mente de los estudiantes como elementos opacos y poco importantes que pueden ser puestos en cuarentena e ignorados. A pesar de estas ventajas, los editores generalmente evitan la formulación de 32 columnas porque su relación rectangular no se adapta adecuadamente a la proporción de una página de libro.

La tabla periódica en el formato de 32 columnas.

Los científicos discuten la eficiencia de cada modelo de tabla periódica. Muchos cuestionan incluso que la distribución bidimensional sea la mejor. Argumentan que se basa en una convención y en conveniencia, principalmente por la necesidad de ajustarlas a la página de un libro y otras presentaciones en el plano. El propio Mendeléyev no estaba conforme y consideró la distribución en espiral, sin suerte. Algunos argumentos en favor de nuevos modelos consisten en, por ejemplo, la ubicación del grupo de los lantánidos y de los actínidos fuera del cuerpo de la tabla, e incluso que el helio debería estar ubicado en el grupo 2 de los alcaniotérreos, pues comparte con ellos dos electrones en su capa externa. Por ello con los años se han desarrollado otras tablas periódicas ordenadas en forma distinta, como por ejemplo en triángulo, pirámide, tablas en escalones, torre y en espiral. A este último tipo corresponde la galaxia química, la espiral de Theodor Benfey y la forma en espiral-fractal de Melinda E Green. Se estima que se han publicado más de 700 versiones de la tabla periódica. Según Phillip Stewart, si Mendeléyev hubiera seguido desarrollando el modelo en espiral, hubiera podido predecir las propiedades de los halógenos. Utilizando esta idea, el propio Stewart creó una tabla periódica en espiral a la que dio en llamar «Galaxia química», en la que acomoda la longitud creciente de los períodos en los brazos de una galaxia en espiral.

Espiral de Benfey

En palabras de Theodor Benfey, la tabla y la ley periódica “son el corazón de la química —comparables a lo que la teoría de la evolución en biología (que sucedió al concepto de la Gran Cadena del Ser) y las leyes de la termodinámica en la física clásica. Sin embargo, la tabla periódica estándar como se muestra en los salones de clase y se utiliza en los libros de texto siempre me pareció completamente insatisfactoria. Con sus lagunas de mamut en el primer y segundo períodos y las colecciones no unidas de lantánidos y actínidos flotantes por debajo de la tabla, la última impresión que un estudiante tendría sería el sentido de la periodicidad de un elemento”.

Su preocupación, pues, era estrictamente pedagógica. Por ese motivo diseñó una tabla periódica oval similar a un campo de fútbol que no mostraba saltos ni elementos flotantes.  Ordena los elementos en una espiral continua, con el hidrógeno en el centro y los metales de transición, los lantánidos y los actínidos ocupando las penínsulas.​ No obstante, no se sintió satisfecho con el resultado, ya que no tenía espacio suficiente para los lantánidos. Por ello en un rediseño posterior creó una protusión para hacerles sitio y lo publicó en 1964 en la revista de la que era redactor jefe, Chemistry (química), de la American Chemical Society. La tabla fue modificada para dejar abierta la posibilidad de acomodar nuevos elementos transuránicos que todavía no se habían detectado, cuya existencia había sido sugerida por Glenn Seaborg, así como otros cambios menores. La espiral de Benfey fue publicada en calendarios, libros de texto y utilizada por la industria química, por lo cual se volvió popular.

La tabla fractal se basa en la continuidad de las características del elemento al final de una fila con el que se encuentra al inicio de la siguiente, lo que sugiere que la distribución podría representarse mejor con un cilindro en lugar de fraccionar la tabla en columnas. Además, en algunos casos había muchas diferencias entre algunos elementos con números atómicos bajos. Por otra parte, la tabla incorpora la familia de los actínidos y los lantánidos al diseño general, ubicándolos en el lugar que les correspondería por número atómico, en lugar de mantenerlos separados en dos grupos flotantes al final como sucede en la tabla estándar. El resultado es que las familias, en lugar de seguir columnas, siguen arcos radiales. Esta tabla evidencia la periodicidad introduciendo horquillas en el inicio de los períodos de longitud 8, 18 y 32.

La mayoría de las tablas periódicas son de dos dimensiones; sin embargo, se conocen tablas en tres dimensiones al menos desde 1862 (pre-data tabla bidimensional de Mendeléyev de 1869). Como ejemplos más recientes se puede citar la Clasificación Periódica de Courtines (1925), el Sistema de Lámina de Wrigley (1949), ​ la hélice periódica de Giguère (1965) y el árbol periódico de Dufour (1996). Se ha descrito que la Tabla Periódica de Stowe (1989)​ tiene cuatro dimensiones —tres espaciales y una de color—. O Para los más modernos la tabla de 3D de Google.

Las diversas formas de tablas periódicas pueden ser consideradas como un continuo en la química-física. ​ Hacia el final del continuo químico se puede encontrar, por ejemplo, la Tabla Periódica Inorgánica de Rayner-Canham (2002),​ que hace hincapié en las tendencias, patrones, relaciones y propiedades químicas inusuales. Cerca del final del continuo físico está la tabla periódica ampliada escalonada por la izquierda de Janet (1928). Tiene una estructura que muestra una relación más estrecha con el orden de llenado de electrones por capa y, por asociación, la mecánica cuántica. En algún lugar en medio del continuo se ubica la ubica tabla periódica estándar; se considera que expresa las mejores tendencias empíricas en el estado físico, la conductividad eléctrica y térmica, los números de oxidación, y otras propiedades fácilmente inferidas de las técnicas tradicionales del laboratorio químico.

Conclusión

Gracias por leer, que la ciencia y la fuerza os acompañe; última publicación del mes, el mes que viene terminamos con estas lecciones de química.

Podéis encontrar mucho más sobre esta ciencia en el Glosario de la Química y muchos científicos destacados de la misma y de otras ramas.

Artículo escrito por Ana María Morón Usero o Ammu.
